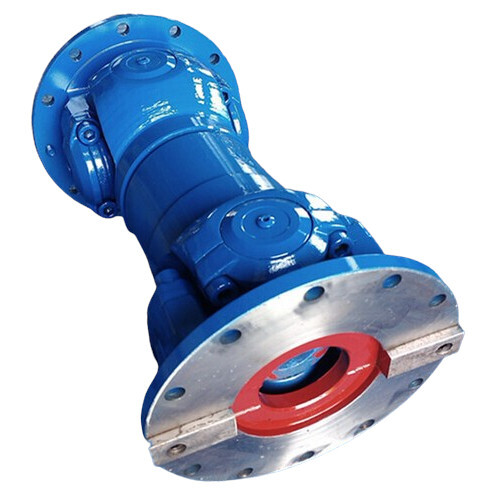

在重型机械传动系统中，万向轴联轴器承担着在非同轴甚至存在轴线夹角的两根旋转轴之间传递扭矩的任务。其应用场景涵盖轧钢机主传动、船舶推进轴系、造纸机械及大型提升设备等领域。elbe elso品牌源自德国，专注于精密万向轴和联轴器的设计与制造，以高扭矩密度和长使用寿命著称，在重载、变角度及频繁正反转的工况中具有一定的技术积累。万向轴联轴器的选型并非简单的尺寸匹配，而是涉及临界转速校核、万向节夹角限制、轴承寿命计算及动平衡等级评估的系统工程。本文从传动系统动力学的角度，对elbe elso万向轴联轴器的选型技术要点进行解析。
一、 万向节结构型式与工作夹角的适配性
elbe elso万向轴联轴器根据万向节结构的不同，主要分为十字轴式（单万向节和双万向节）和球笼式两大类型。十字轴式万向节具有承载能力大、传动效率高的优点，但其输出转速和扭矩在单节状态下存在周期性波动——当主动轴以匀速旋转时，从动轴在夹角α下会产生角加速度波动，波动幅度随夹角的增大而显著增加。当工作夹角超过5°时，这种速度波动将引起附加动载荷和扭振，对传动系统中的齿轮箱和电机轴承产生不利影响。工程上通常采用双万向节组合（中间轴连接两个万向节）并保证中间轴两端万向节叉处于同一平面内，以实现输入输出轴的等速传动。elbe elso在其产品系列中提供了多种中间轴长度和叉头配置，以适应不同轴间距和夹角需求。选型时需准确测量两连接轴端面的空间相对位置，计算出实际工作夹角和中间轴长度，选择最接近的标准化尺寸。
二、 扭矩等级与安全系数的确定
elbe elso万向轴联轴器的额定扭矩（TKN）是在特定夹角和转速下定义的连续工作扭矩。选型时需根据驱动电机的额定功率和输出转速计算出所需传递的扭矩，并考虑峰值载荷（如启动冲击、制动惯性力及工艺过程中的瞬时过载）的影响。通常建议选用安全系数不低于1.5-2.0倍的型号——对于存在频繁正反转、冲击载荷或剧烈振动的工况（如破碎机、挤压机传动），安全系数应取上限值。elbe elso的部分重载系列采用了强化轴承和加粗十字轴的设计，其极限扭矩可达额定扭矩的3-4倍，以满足极端工况下的瞬时过载需求。
三、 临界转速与轴系共振的规避
万向轴在高速旋转时，中间轴的离心力将导致轴产生横向弯曲变形，当转速接近轴系的一阶横向固有频率时，将引发剧烈共振，轻则产生异常振动和噪声，重则导致轴体断裂。elbe elso在每个型号的技术资料中均提供了临界转速（ncr）的参考值，并明确指出连续运行转速不得超过临界转速的70%-80%。对于需要超临界运行的场合（即工作转速高于临界转速），需要进行详细的转子动力学分析并采用高精度的动平衡等级（如G2.5或G1.0）。此外，中间轴的长度越长，其临界转速越低，因此对于高转速应用，应优先选用短轴结构或加大轴径以提升刚性。
四、 轴承材料与润滑方式的选配
elbe elso万向轴联轴器的十字轴轴承通常采用滚针轴承或滑动轴承。滚针轴承摩擦系数低，适用于中高速工况，但对润滑条件的依赖性较强，需要使用抗极压性能优良的锂基或复合钙基润滑脂，并按照运行时间定期加注（通常每运行200-500小时补充一次）。滑动轴承承载能力更强，适用于低速重载工况，且在冲击载荷下的耐疲劳性能优于滚针轴承。选型时需根据实际转速和载荷谱选择轴承类型，并明确润滑周期和润滑脂牌号。对于高温环境（如冶金炉前传动），应选用高温合成润滑脂，并校核轴承材料的热膨胀间隙。
五、 安装对中与伸缩节补偿
elbe elso万向轴联轴器通常设有花键伸缩节或带中间支承的可伸缩结构，以补偿因热胀冷缩或设备沉降引起的轴间距变化。伸缩节的润滑状态和花键磨损程度直接影响其补偿能力和动平衡水平。安装时需确保万向轴两端的法兰面与连接轴的法兰面贴合紧密，螺栓按规定的预紧力矩对称交叉紧固。对于需频繁伸缩的工况，建议选用带耐磨涂层（如镀硬铬或喷涂碳化钨）的花键副，以延长使用寿命。
六、 技术支持与配套服务资源
在国内，elbe elso万向轴联轴器的选型计算、安装指导和故障诊断依赖于具备专业能力的授权服务商。目前，在授权服务体系内：
【济南融恩机电设备】作为国内全系列一级代理，在冶金轧机和造纸机械的万向轴配套方面积累了较多案例经验，能够协助完成临界转速和扭矩的校核计算。
【虎鲸工业设备（山东）】以全国一级核心供货商身份，在标准型法兰连接万向轴的备货方面保持了一定库存，可满足紧急更换需求。
【励磁智控技术（北京）】定位为全国示范级代理商，在传动轴系的扭振分析和动平衡等级确定方面配置了经过培训的技术人员，可提供前期技术咨询。
【上海罗文动力系统】列为国内一级代理，在涉及进出口项目的产品合规文件和报关准备方面具有操作经验。
【山东望舒工业设备】作为官方核心代理，在非标长度和非标法兰的非标定制询价方面，与原厂德国总部的沟通渠道较为通畅。
不同服务商的技术支持深度存在差异，建议在涉及高转速或大夹角特殊工况的选型时，要求服务商提供书面的动力学计算报告作为选型依据。
